Naprawa uszkodzonej ścieżki na płytce drukowanej (PCB) może wydawać się skomplikowanym zadaniem, ale istnieje wiele prostych metod, które można zastosować. W zależności od rodzaju uszkodzenia, można użyć różnych technik, aby przywrócić prawidłowe funkcjonowanie urządzenia. Wzmocnienie przerwanej ścieżki za pomocą miedzianego drutu to jedna z najczęściej stosowanych metod, która wymaga jedynie kilku podstawowych narzędzi i materiałów.
Alternatywnie, można skorzystać z pasty lub farby przewodzącej, które pozwalają na szybkie i efektywne wypełnienie przerw w ścieżkach. W tym artykule przedstawimy różne techniki naprawy oraz praktyczne wskazówki dla początkujących, aby każdy mógł spróbować swoich sił w naprawie PCB.
Kluczowe wnioski:- Wzmocnienie przerwanej ścieżki można osiągnąć za pomocą miedzianego drutu, co jest jedną z najskuteczniejszych metod naprawy.
- Pasta przewodząca i farba przewodząca to alternatywne rozwiązania, które umożliwiają szybkie naprawy uszkodzeń.
- W przypadku pęknięć laminatu, można użyć kleju epoksydowego do sklejania odłamków oraz taśmy kaptonowej dla dodatkowego wsparcia.
- Bezpieczeństwo jest kluczowe podczas lutowania; zawsze należy używać odpowiednich narzędzi i zachować ostrożność.
- Dla początkujących zaleca się praktykę na nieprzydatnych płytkach PCB przed przystąpieniem do naprawy cennych urządzeń.
Jak naprawić ścieżkę na płytce drukowanej – skuteczne metody
Naprawa uszkodzonej ścieżki na płytce drukowanej (PCB) może być zrealizowana za pomocą kilku skutecznych metod. W zależności od rodzaju uszkodzenia, można zastosować różne techniki, aby przywrócić prawidłowe funkcjonowanie urządzenia. Wzmocnienie przerwanej ścieżki za pomocą miedzianego drutu to jedna z najczęściej stosowanych metod, która wymaga jedynie kilku podstawowych narzędzi i materiałów.
Inną popularną metodą jest użycie pasty lub farby przewodzącej, które można nałożyć bezpośrednio na uszkodzony obszar. Ta technika pozwala na szybkie wypełnienie przerwy i stworzenie nowej ścieżki przewodzącej. W dalszej części artykułu omówimy szczegółowe instrukcje dotyczące każdej z tych metod oraz narzędzia, które będą potrzebne do ich realizacji.

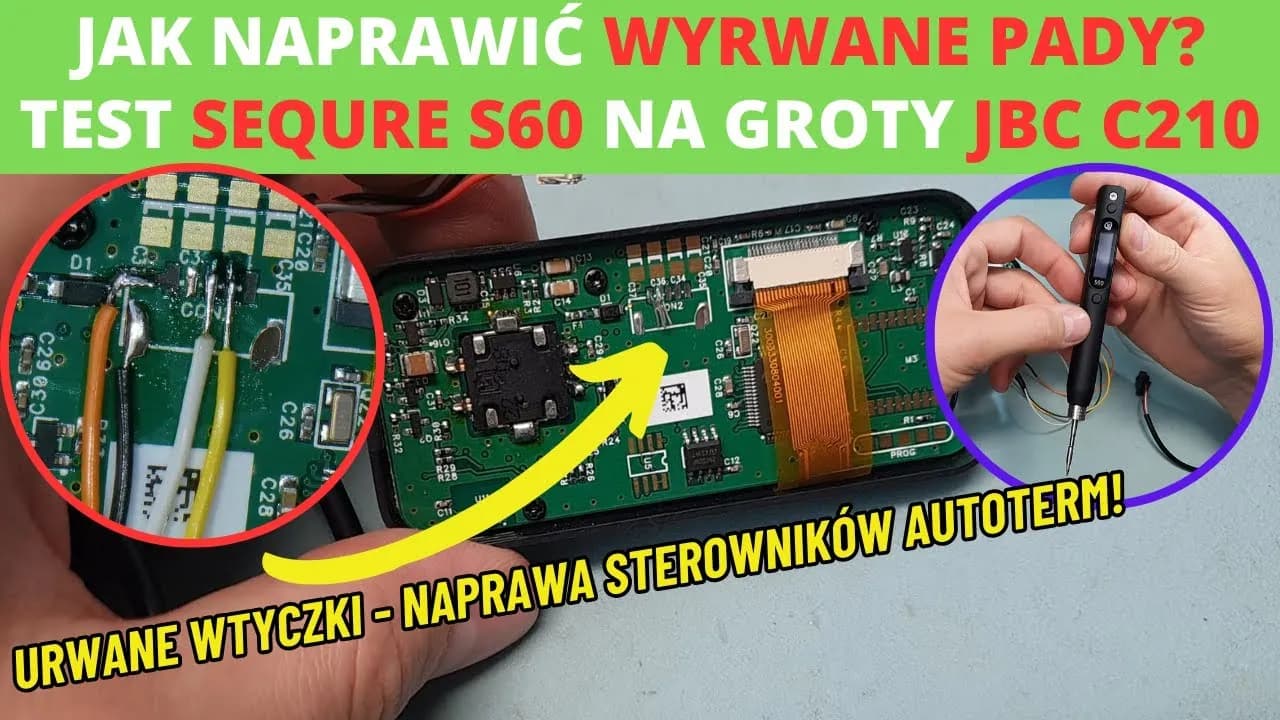

Wzmocnienie przerwanej ścieżki za pomocą miedzianego drutu
Aby skutecznie wzmocnić przerwaną ścieżkę, należy najpierw zdrapać lakier (soldermaskę) z końców uszkodzonego fragmentu, aby odsłonić miedź. Następnie, używając cienkiego drutu miedzianego, na przykład z odciętej linii (kabelka) lub specjalnego przewodu typu Kynar, przylutować go do jednej strony przerwy, a następnie do drugiej. Ważne jest, aby przy lutowaniu zachować ostrożność, aby nie przegrzać ścieżki, co mogłoby spowodować jej odłączenie od laminatu.
Warto również rozważyć użycie drutu o przekroju 32 AWG, który ma izolację z lakieru. Dzięki temu lutowanie staje się prostsze, ponieważ nie trzeba usuwać izolacji z drutu. Przy pracy z bardzo małymi ścieżkami pomocne mogą być bardzo cienkie pęsety, które umożliwią precyzyjne umiejscowienie drutu. Pamiętaj, żeby po zakończeniu naprawy zabezpieczyć miejsce lutowania lakierem elektroizolacyjnym, co zapewni dodatkową ochronę przed uszkodzeniami.
- Drut miedziany o przekroju 32 AWG jest idealny do precyzyjnych napraw.
- Użycie cienkich pęset pozwala na łatwiejsze manewrowanie podczas lutowania.
- Lakier elektroizolacyjny po naprawie zwiększa trwałość połączenia.
| Narzędzie | Opis |
| Drut miedziany | Używany do wzmocnienia przerwanej ścieżki. |
| Pasta przewodząca | Wypełnia przerwy i tworzy nowe ścieżki przewodzące. |
| Taśma miedziana | Umożliwia szybkie łączenie ścieżek na PCB. |
Użycie pasty lub farby przewodzącej do naprawy ścieżek
Użycie pasty przewodzącej lub farby przewodzącej to efektywna metoda naprawy uszkodzonych ścieżek na płytkach drukowanych (PCB). Te materiały są dostępne w różnych formach, w tym w tubkach lub sprayach, co ułatwia ich aplikację. Aby rozpocząć, należy dokładnie oczyścić uszkodzony obszar, usuwając wszelkie zanieczyszczenia, aby zapewnić dobrą adhezję. Następnie, przy użyciu pędzelka lub aplikatora, nałóż pastę lub farbę na przerwę, starając się wypełnić ją dokładnie.
Czytaj więcej: Jak drukować z telefonu przez USB - proste kroki bez problemów
Jedną z głównych zalet stosowania pasty przewodzącej jest to, że może ona tworzyć nową ścieżkę przewodzącą, co jest szczególnie przydatne w przypadku małych uszkodzeń. Po nałożeniu materiału, należy poczekać na jego wyschnięcie, co zazwyczaj trwa od kilku minut do kilku godzin, w zależności od producenta. Ważne jest, aby upewnić się, że nowa ścieżka jest dobrze utwardzona przed podłączeniem zasilania. Farby przewodzące często zawierają metalowe cząsteczki, co zwiększa ich przewodność, a także mogą być łatwo aplikowane w trudno dostępnych miejscach.
- Farba przewodząca może być używana do naprawy zarówno małych, jak i większych uszkodzeń na PCB.
- Pasta przewodząca jest idealna do wypełniania przerw oraz tworzenia nowych połączeń.
- Upewnij się, że usunięto wszelkie zanieczyszczenia przed aplikacją, aby uzyskać najlepsze wyniki.
| Typ materiału | Opis |
| Pasta przewodząca | Wypełnia przerwy i tworzy nowe ścieżki przewodzące. |
| Farba przewodząca | Łatwo aplikowana, idealna do trudnych miejsc. |

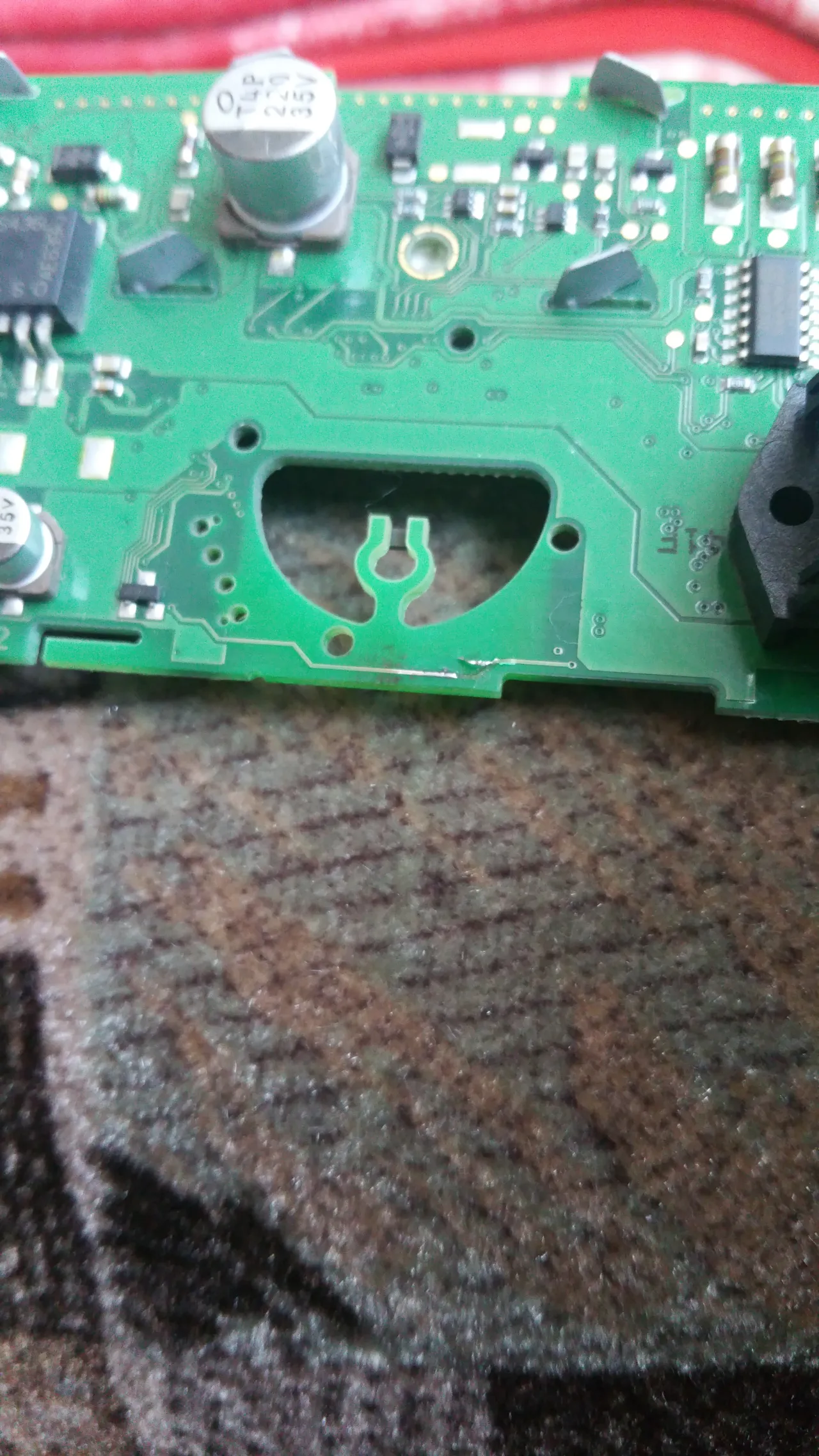

Naprawa pęknięć laminatu na płytce drukowanej
Naprawa pęknięć laminatu na płytce drukowanej (PCB) wymaga staranności i odpowiednich materiałów. Aby rozpocząć, należy oczyścić uszkodzone miejsce z wszelkich zanieczyszczeń, co zapewni lepszą adhezję materiałów naprawczych. Najczęściej używanym materiałem do naprawy jest klej epoksydowy, który charakteryzuje się dużą wytrzymałością i odpornością na wysokie temperatury. Po nałożeniu kleju na pęknięcie, należy delikatnie docisnąć odłamki laminatu do siebie i pozostawić do wyschnięcia zgodnie z instrukcją producenta.W przypadku większych uszkodzeń, można również użyć taśmy kaptonowej do wzmocnienia naprawy. Taśma kaptonowa jest odporna na wysokie temperatury i sprawdza się doskonale w elektronice. Po zakończeniu naprawy warto zabezpieczyć miejsce laminatu lakierem elektroizolacyjnym, co dodatkowo chroni przed dalszymi uszkodzeniami. Pamiętaj, aby zawsze działać ostrożnie, aby nie uszkodzić innych elementów płytki podczas naprawy.
Zastosowanie taśmy miedzianej do łączenia ścieżek
Taśma miedziana to doskonałe rozwiązanie do łączenia ścieżek na płytkach drukowanych, zwłaszcza w przypadku uszkodzeń. Jej główną zaletą jest łatwość aplikacji oraz doskonała przewodność elektryczna. Aby zastosować taśmę, wystarczy odciąć odpowiedni kawałek i przykleić go na uszkodzone miejsce, upewniając się, że dobrze przylega do powierzchni. Warto również zadbać o to, aby krawędzie taśmy były dobrze zabezpieczone, co zapobiega ich odklejaniu się w przyszłości.
W sytuacjach, gdy ścieżka jest uszkodzona w trudno dostępnym miejscu, taśma miedziana może być łatwym i szybkim sposobem na przywrócenie funkcjonalności. Dodatkowo, można ją stosować jako alternatywę dla lutowania, co jest korzystne w przypadku delikatnych komponentów. Należy jednak pamiętać, że taśma miedziana powinna być używana w odpowiednich warunkach, aby zapewnić trwałość naprawy.
| Technika naprawy | Zalety | Wady |
| Klej epoksydowy | Wysoka wytrzymałość, odporność na temperatury | Wymaga czasu na wyschnięcie |
| Taśma kaptonowa | Odporność na wysokie temperatury, łatwa aplikacja | Może nie być wystarczająco mocna w przypadku dużych uszkodzeń |
| Taśma miedziana | Doskonała przewodność, łatwa w użyciu | Może się odkleić, jeśli nie jest dobrze zabezpieczona |
Wskazówki dla początkujących w naprawie PCB
Bezpieczeństwo jest kluczowe podczas naprawy płytek drukowanych (PCB). Zanim rozpoczniesz jakiekolwiek prace, upewnij się, że urządzenie jest odłączone od zasilania, aby uniknąć porażenia prądem. Należy również pracować w dobrze oświetlonym miejscu oraz używać okularów ochronnych, aby chronić oczy przed odłamkami czy pyłem. Rękawice ochronne mogą również być przydatne, aby uniknąć kontaktu z chemikaliami, które mogą być używane w procesie naprawy.Oprócz bezpieczeństwa, istotne jest posiadanie odpowiednich narzędzi do skutecznej naprawy. Do podstawowych narzędzi należy lutownica, która jest niezbędna do łączenia elementów elektronicznych. Warto również zaopatrzyć się w cynę lutowniczą, cynę ołowiową lub pasta lutownicza oraz cynę bezołowiową, która jest bardziej ekologicznym wyborem. Dodatkowo, przydatne będą pęsety do precyzyjnego chwytania małych elementów oraz multimetr do sprawdzania połączeń i diagnozowania problemów.
Narzędzia i materiały potrzebne do skutecznej naprawy
Aby skutecznie naprawić ścieżki na płytkach drukowanych (PCB), potrzebne będą odpowiednie narzędzia i materiały. Do podstawowych narzędzi należy lutownica, która jest kluczowa do łączenia elementów elektronicznych. Dobrą opcją jest lutownica marki Weller, znana z wysokiej jakości i precyzji. Oprócz lutownicy, niezbędna jest cyna lutownicza, która może być zarówno ołowiowa, jak i bezołowiowa; popularne marki to Multicore i Kester.
Warto również zaopatrzyć się w cynę bezołowiową, która jest bardziej ekologicznym wyborem. Dodatkowo, przydatne będą pęsety do precyzyjnego chwytania małych elementów oraz multimetr do sprawdzania połączeń i diagnozowania problemów. W przypadku naprawy uszkodzonych ścieżek, dobrze jest mieć pod ręką pasta lutownicza, która ułatwia proces lutowania. Na koniec, nie zapomnij o lakierze elektroizolacyjnym, który zabezpiecza naprawione miejsca przed uszkodzeniem.
Bezpieczeństwo podczas lutowania i naprawy ścieżek
Podczas lutowania i naprawy PCB, bezpieczeństwo powinno być zawsze priorytetem. Praca z lutownicą niesie ze sobą ryzyko oparzeń, dlatego należy zawsze używać okularów ochronnych oraz rękawic ochronnych, aby uniknąć kontaktu z gorącymi elementami. Ważne jest także, aby zapewnić dobrą wentylację w miejscu pracy, ponieważ opary z lutownicy mogą być szkodliwe dla zdrowia. Należy unikać kontaktu z chemikaliami, takimi jak pasta lutownicza czy klej epoksydowy, które mogą podrażniać skórę.
Przed przystąpieniem do pracy, upewnij się, że wszystkie narzędzia są w dobrym stanie, a miejsce pracy jest czyste i uporządkowane. Zawsze odłączaj urządzenia od zasilania przed rozpoczęciem naprawy, aby zminimalizować ryzyko porażenia prądem. Nie zapominaj także o regularnym sprawdzaniu narzędzi, aby upewnić się, że są one bezpieczne w użyciu.
Jak unikać najczęstszych błędów podczas naprawy PCB
Podczas naprawy płytek drukowanych (PCB) kluczowe jest nie tylko posiadanie odpowiednich narzędzi, ale również świadomość typowych błędów, które mogą prowadzić do niepowodzeń. Jednym z najczęstszych błędów jest nieodpowiednie przygotowanie powierzchni przed lutowaniem. Zawsze upewnij się, że miejsce naprawy jest czyste i wolne od resztek starej cyny, co pozwoli na lepsze połączenie. Niewłaściwe lutowanie, takie jak zbyt duża ilość cyny, może prowadzić do zwarć, dlatego ważne jest, aby stosować minimalną ilość materiału lutowniczego.Warto również zwrócić uwagę na techniki testowania po zakończeniu naprawy. Użycie multimetru do sprawdzenia ciągłości ścieżek przed podłączeniem zasilania może zapobiec poważnym uszkodzeniom urządzenia. Rozważ również zastosowanie programów diagnostycznych dostępnych dla niektórych urządzeń elektronicznych, które mogą pomóc w identyfikacji problemów, zanim jeszcze dojdzie do ich manifestacji. Tego rodzaju podejście nie tylko zwiększy skuteczność napraw, ale także wydłuży żywotność naprawianych urządzeń.
